TECHTORY-drawer-storage

Zuführung von Teilen in Prozesse mit automatisiertem Werkstückhandling

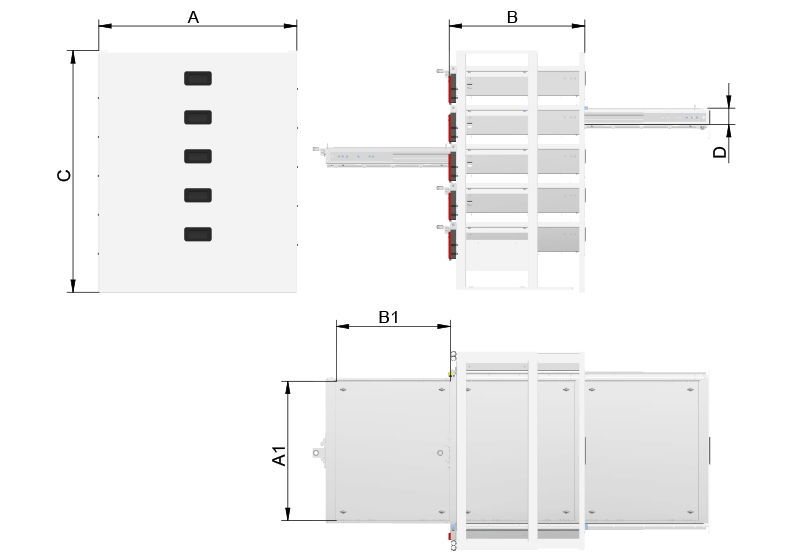

Der TECHTORY-drawer-storage ist im Rastermaß von 50 mm skalierbar
Durch das Rastermaß von 50 mm sind die Speichermodule ohne Anpassung in die cell-systems integrierbar

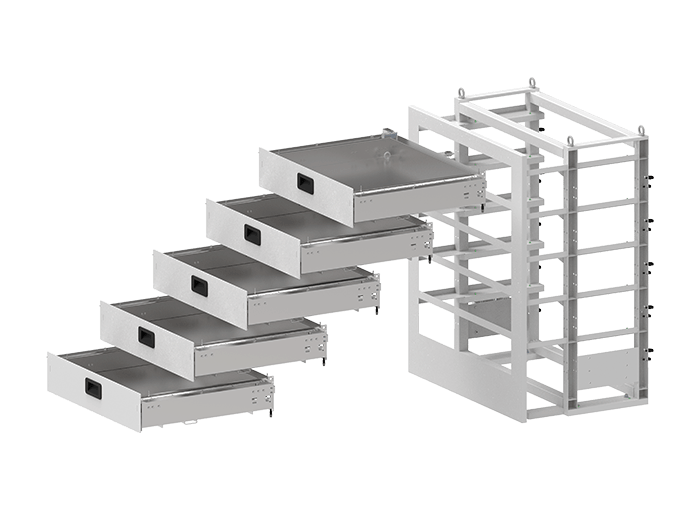

Der TECHTORY-drawer-storage ist mit doppelseitigem Auszug ausgestattet. Die Schubladen können so zum Bediener und zum Entladeraum hin geöffnet werden
Ergonomische Anordnung der untersten und obersten Schublade
Je nach Anforderung können die Schubladen in der Anzahl und Position verändert werden, um so z. B. mehr Beladehöhe zu erreichen
Die Schubladen sind im Inneren ohne Bauteilaufnahme ausgeführt, so dass je nach Bauteil ein Inlay eingelegt werden kann
Der TECHTORY-drawer-storage kann in zwei grundlegenden Varianten eingesetzt werden, wobei sich die Varianten nur durch ihre Art des Zugangs und der Sicherheitstechnik unterscheiden
Die Schubladen sind mit Sicherheitszuhaltungen ausgestattet, so dass der Bediener- und Prozessschutz gewährleistet sind. Der Bedienerschutz ist in zwei Optionen ausführbar

Planen und konfigurieren Sie Ihr Automatisierungsvorhaben mit professionellen 3D-Modellen aus unserem Automatisierungsbaukasten.

Das Öffnen aller Schubladen wird durch eine komplette Schutztür aus der TECHTORY-floor-cell verhindert
Das Öffnen der einzelnen Schubladen wird durch eine Sicherheitszuhaltung pro Schublade gegen Öffnen zum Bediener hin geschützt
Um den TECHTORY-drawer-storage flexibel in der Produktionsumgebung einzusetzen, kann er mit Rollen ausgestattet werden. Dies bietet die Möglichkeit, Werkstücke mit dem Speicher von einem Produktionsschritt zum nächsten zu fahren. An den Einsatzorten wird der Speicher dann durch eine Aushebeeinheit positioniert und mechanisch verriegelt.
Beim manuellen Befüllen des Wagens außerhalb der Zelle kann aus sicherheitstechnischen Gründen jeweils nur eine Schublade gleichzeitig geöffnet werden. Somit wird ein Umkippen des Wagens verhindert.
